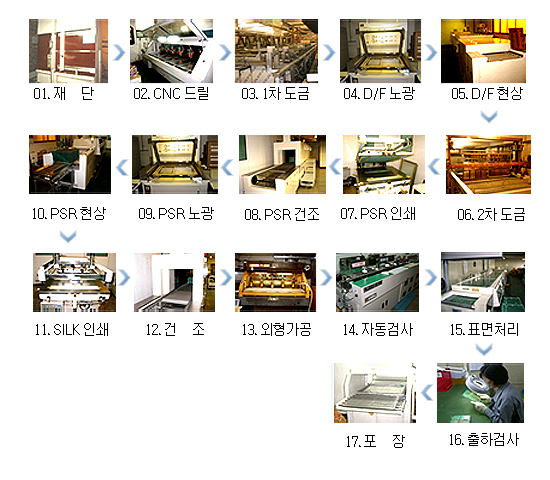

양면 제조공정도


순    서  장 비 명 작업   내용
1 재 단

 작업지시서에 준한 원자재 절단

2 CNC 드릴

 재단 된 동판 HOLE 가공

3 1차 도금

 동판 무전해 작업 (Through hole 작업)

4 D/F 노광

 Film 노광 (露光) 작업 ( 패턴 형성 )

5 D/F 현상

 Dry film 에 형성된 패턴 현상 작업

6 2차 도금

 동판 전기 도금 ( 패턴도금 및 패턴부식 )

7 PSR 인쇄

 패턴 부식된 제품에 PSR 잉크 인쇄

8 PSR 건조

 PSR 잉크 건조

9 PSR 노광

 PSR 잉크로 인쇄된 제품에 SOLDER MASK 노광 작업

10 PSR 현상

 형성된 SOLDER 부분의 PSR 잉크 박리 작업

11 SILK 인쇄

 고객이 지급한 도면 이용 부품기호및 식자 인쇄

12 건 조

 제품에 인쇄된 Marking 잉크 건조

13 외형가공

 OUT LINE 가공

14 자동검사  전기적인 신호를 이용하여 회로의 OPEN/SHORT 검사
15 표면처리  형성되어진 Solder 위치에 표면 처리 (OSP처리)
16 출하검사  고객에 인도전 AQL에 준한 샘플링 검사
17 포 장  BOX 포장전 25 PCS 단위 진공포장 작업
